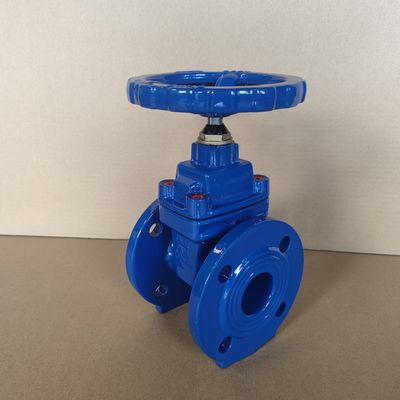

Valve d'entrée à disque en caoutchouc Pn16 pour régulation manuelle de la pression
| Place of Origin | China |
|---|---|
| Nom de marque | Youwei Fluid |
| Certification | Quality system certificate |
| Documents | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
Contactez-moi pour des échantillons gratuits et des coupons.
Je ne sais pas.:0086 18588475571
Wechat: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
Description de produit
Valve d'entrée à disque en caoutchouc PN16 manuelle pour les milieux d'eau et le contrôle de la pression
Cette soupape de sortie est conçue pour une régulation manuelle précise de la pression dans les systèmes à base d'eau, avec un disque en caoutchouc robuste pour une étanchéité et une durabilité améliorées.Conçus selon les normes de pression PN16, il assure des performances fiables dans des conditions de fonctionnement de 16 bar, ce qui le rend idéal pour l'approvisionnement en eau municipale, l'irrigation, les conduites industrielles et les applications CVC.
Caractéristiques du produit
1. revêtement anti-corrosion non toxique: à la fois la surface intérieure et extérieure de la vanne sont revêtement électrostatique en poudre époxy non toxique, longue durée de vie anti-corrosion, peut être utilisé directement dans l'eau potable,l'industrie alimentaire et médicale.
2Matériau: le corps de la vanne, le capot, la porte et la roue sont tous en fer nodulaire, avec une résistance élevée et une résistance à la corrosion.Le siège et le corps de la vanne sont entièrement formés par coulée de précision sans aucune usinage.
3- trois joints O, pression d'eau sous l'action de l'auto-sérage axial, aucun problème de réglage du joint d'emballage.L'anneau de poussière supérieure empêche les impuretés externes de pénétrer à l'intérieur du joint de l'arbre.
4Lorsque la vanne est complètement ouverte, la porte est complètement enlevée du canal d'écoulement et il n'y a pas de rainure au bas du siège, ce qui n'est pas facile à accumuler.Il est équivalent au tuyau droit et a la plus faible résistance de débit.
Spécification technique
1. Conception selon les normes EN 1171, BS5163, EN 1074-1 et 2.
2. Les dimensions face à face conformément à la norme BS 5163 et à la norme DIN 3202.
3Test hydraulique selon la norme EN 12266, IS05208.
4. Perçage de brides selon la norme EN 1092-2, ISO 7005-2.
Paramètres techniques
Principaux paramètres techniques
|
Pression d'essai |
PN10 Shell: 1,5 MPa |
Étanchéité: 1,1 MPa Étanchéité: 1,76 MPa Étanchéité: 2,75 MPa |
|---|---|---|
| Norme d'exécution |
DIN 1171 |
|
| À conduire |
Manuel, électrique, pneumatique |
|
| Température applicable |
0°C à 80°C |
|
| Fin de la connexion |
Pour les pièces de rechange, voir le paragraphe 4. |
|
| Traitement de surface |
Couche en poudre d'époxy, 150-50Oum, selon la norme AWWA C550. |
|
| Portée d'application |
L'eau potable, l'approvisionnement en eau et le drainage, le traitement des eaux usées, l'irrigation, la climatisation, les tuyaux de pompiers, etc. |
|
Matériau des pièces principales
| Je ne veux pas. | Composant | Matériel |
|---|---|---|
|
01 |
Corps |
Fer ductile GGG50 |
|
02 |
Pièces en plastique |
Fer ductile GGG50/EPDM |
|
03 |
La tige |
Acier inoxydable Cr13, 304, 316 |
|
04 |
Écrou de tête de prise |
Acier au carbone galvanisé |
|
05 |
Capot |
Fer ductile GGG50 |
| 06 |
Rings à zéro |
NBR ou EPDM |
| 07 |
Glande du côlon |
Fer ductile GGG50 |
| 08 |
Roue à main |
Fer ductile GGG50 |
| 09 |
Boulons hexagonaux |
Acier au carbone galvanisé |
| 10 |
Garniture plate |
Acier au carbone galvanisé |
| 11 |
Rings de poussière |
NBR ou EPDM |
| 12 |
Boulons hexagonaux |
Acier au carbone galvanisé |
| 13 |
Garniture plate |
Acier au carbone galvanisé |
| 14 |
Rings O |
NBR ou EPDM |
| 15 |
Anneau de poussée |
L'acier H62 ou Hpb59-1 |
| 16 |
Garniture de couverture |
Le PDEP |
| 17 |
Noix de disque |
En bronze ZQSn5-5-5 |
Remarque: La liste des matériaux ci-dessus est multiple et parallèle, la première est la configuration de base, si vous avez d'autres exigences, veuillez spécifier dans l'ordre.
Les accessoires optionnels sont le capuchon à traction manuelle, le dispositif électrique, le dispositif pneumatique, le 2Cr13, 304, 316 H62, Hpb59-1 anneau de traction en cuivre.
