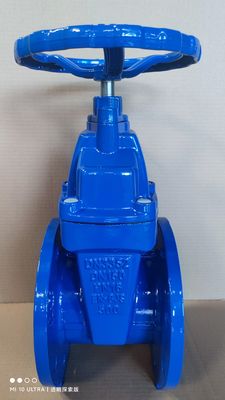

Ventilateur de porte en fer ductile avec tige ascendante
| Place of Origin | China |
|---|---|
| Nom de marque | Youwei Fluid |
| Certification | Quality system certificate |
| Documents | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
Contactez-moi pour des échantillons gratuits et des coupons.
Je ne sais pas.:0086 18588475571
Wechat: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
Description de produit
Cette soupape de porte industrielle est conçue pour répondre à des normes strictes (BS5163 et EN 1171) et dispose d'une conception assise résiliente pour un scellement fiable dans des applications exigeantes.Fabriqué à partir de fer ductile de haute qualité (GGG50), la vanne assure une résistance à la corrosion et une durabilité, adaptée aux systèmes d'eau, d'égouts et d'eau de mer fonctionnant à des températures comprises entre 0°C et 80°C.
Caractéristiques du produit
1. revêtement anti-corrosion non toxique: à la fois la surface intérieure et extérieure de la vanne sont revêtement électrostatique en poudre époxy non toxique, longue durée de vie anti-corrosion, peut être utilisé directement dans l'eau potable,l'industrie alimentaire et médicale.
2Matériau: le corps de la vanne, le capot, la porte et la roue sont tous en fer nodulaire, avec une résistance élevée et une résistance à la corrosion.Le siège et le corps de la vanne sont entièrement formés par coulée de précision sans aucune usinage.
3- trois joints O, pression d'eau sous l'action de l'auto-sérage axial, aucun problème de réglage du joint d'emballage.L'anneau de poussière supérieure empêche les impuretés externes de pénétrer à l'intérieur du joint de l'arbre.
4Lorsque la vanne est complètement ouverte, la porte est complètement enlevée du canal d'écoulement et il n'y a pas de rainure au bas du siège, ce qui n'est pas facile à accumuler.Il est équivalent au tuyau droit et a la plus faible résistance de débit.
Spécification technique
1. Conception selon les normes EN 1171, BS5163, EN 1074-1 et 2.
2. Les dimensions face à face conformément à la norme BS 5163 et à la norme DIN 3202.
3Test hydraulique selon la norme EN 12266, IS05208.
4. Perçage de brides selon la norme EN 1092-2, ISO 7005-2.
Paramètres techniques
Principaux paramètres techniques
|
Pression d'essai |
PN10 Shell: 1,5 MPa |
Étanchéité: 1,1 MPa Étanchéité: 1,76 MPa Étanchéité: 2,75 MPa |
|---|---|---|
| Norme d'exécution |
DIN 1171 |
|
| À conduire |
Manuel, électrique, pneumatique |
|
| Température applicable |
0°C à 80°C |
|
| Fin de la connexion |
Pour les pièces de rechange, voir le paragraphe 4. |
|
| Traitement de surface |
Couche en poudre d'époxy, 150-50Oum, selon la norme AWWA C550. |
|
| Portée d'application |
L'eau potable, l'approvisionnement en eau et le drainage, le traitement des eaux usées, l'irrigation, la climatisation, les tuyaux de pompiers, etc. |
|
Matériau des pièces principales
| Je ne veux pas. | Composant | Matériel |
|---|---|---|
|
01 |
Corps |
Fer ductile GGG50 |
|
02 |
Pièces en plastique |
Fer ductile GGG50/EPDM |
|
03 |
La tige |
Acier inoxydable Cr13, 304, 316 |
|
04 |
Écrou de tête de prise |
Acier au carbone galvanisé |
|
05 |
Capot |
Fer ductile GGG50 |
| 06 |
Rings à zéro |
NBR ou EPDM |
| 07 |
Glande du côlon |
Fer ductile GGG50 |
| 08 |
Roue à main |
Fer ductile GGG50 |
| 09 |
Boulons hexagonaux |
Acier au carbone galvanisé |
| 10 |
Garniture plate |
Acier au carbone galvanisé |
| 11 |
Rings de poussière |
NBR ou EPDM |
| 12 |
Boulons hexagonaux |
Acier au carbone galvanisé |
| 13 |
Garniture plate |
Acier au carbone galvanisé |
| 14 |
Rings O |
NBR ou EPDM |
| 15 |
Anneau de poussée |
L'acier H62 ou Hpb59-1 |
| 16 |
Garniture de couverture |
Le PDEP |
| 17 |
Noix de disque |
En bronze ZQSn5-5-5 |
Remarque: La liste des matériaux ci-dessus est multiple et parallèle, la première est la configuration de base, si vous avez d'autres exigences, veuillez spécifier dans l'ordre.
Les accessoires optionnels sont le capuchon à traction manuelle, le dispositif électrique, le dispositif pneumatique, le 2Cr13, 304, 316 H62, Hpb59-1 anneau de traction en cuivre.
