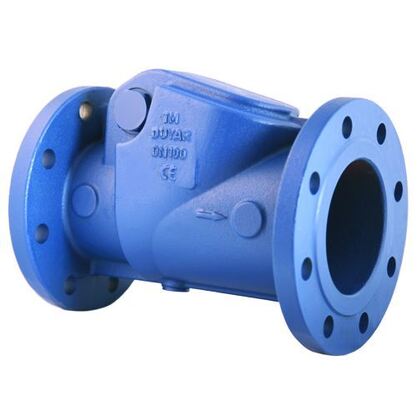

Valve de freinage avec pression nominale PN 16 pour le fonctionnement automatique et l'étanchéité à bulles dans les systèmes de pipelines

  • Swing Check Valve with PN 16 Pressure Rating for Automatic Operation and Bubble-Tight Seal in Pipeline Systems
Lieu d'origine Chine
Nom de marque YOUWEI
Certification EAC CE

Contactez-moi pour des échantillons gratuits et des coupons.

Je ne sais pas.:0086 18588475571

Wechat: 0086 18588475571

Skype est là.: sales10@aixton.com

Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Matériel Moulage, laiton, acier inoxydable, fonte ductile, GGG40 Taille du port DN50-DN1200,Standard,2"-24",DN50-800,3/4"
Pouvoir Manuel, à commande électrique, hydraulique, à commande par volant, GO Pression Moyenne pression, basse pression, PN10-16, PN1.0/PN1.6, 250PSI
Température des supports Température moyenne, température normale, basse température, -10 ~ 100 ℃ Médias Eau, pétrole, etc., gaz, etc.
Application du projet Général, irrigation, distribution d'eau, industrie, système d'eau Structure Porte, papillon, vanne à vanne non montante
Standard ou non standard Standard Nom du produit Vanne à vanne, vanne à vanne électrique en fonte avec tige non montante DN40-DN600, vanne à vanne à
Standard DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 Taille DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 à 100
Connexion Extrémités de bride, double bride, BSP, extrémités de prise, filetage femelle Matériau du corps Fonte ductile, DI/CI, DI, fonte, laiton
Couleur Bleu, demande du client, exigence du client, jaune, gris Moyen Eau, eau, pétrole, gaz
Taper Vanne à vanne, ouverture normale, 2 voies, tige non montante/NRS Type de soupape soupape à vanne
Joint doublé de caoutchouc, métal, PTFE
Mettre en évidence

PN 16 Valve de freinage à bascule

,

Valve de contrôle à fonctionnement automatique

,

Valve de non-retour à étanchéité à bulles
Laisser un message
Description de produit
Clapet anti-retour à battant (PN 16)
Le clapet anti-retour à battant (PN 16) est une vanne antiretour automatique et auto-actionnée, conçue pour empêcher le refoulement et protéger les équipements critiques dans les systèmes de canalisations. Utilisant un disque articulé qui pivote librement sur un axe, la vanne permet l'écoulement vers l'avant et se ferme automatiquement par gravité et par la pression de refoulement. Fabriqué en fonte ductile ou en fonte, il est conçu pour un fonctionnement fiable et peu d'entretien dans les installations à écoulement horizontal ou vertical ascendant.
Principales caractéristiques et avantages
  • Fonctionnement automatique : Fonctionne sans alimentation externe ni systèmes de contrôle. Le disque s'ouvre sous la pression de l'écoulement vers l'avant et se ferme rapidement à l'arrêt ou à l'inversion de l'écoulement.
  • Faible résistance à l'écoulement : En position complètement ouverte, le disque s'écarte du trajet de l'écoulement, offrant un passage simplifié qui minimise la perte de charge et les turbulences.
  • Étanchéité parfaite : Équipé d'une bague d'étanchéité en élastomère sur le disque, qui s'accouple contre un siège en métal usiné ou revêtu dans le corps, assurant une fermeture positive et une absence de fuite en position fermée.
  • Pression nominale PN 16 : Conçu pour une pression de service maximale de 16 bars (1,6 MPa / 232 psi) à 20 °C (68 °F), adapté à un large éventail d'applications industrielles et municipales.
  • Construction robuste : Le corps et les composants internes robustes sont conçus pour résister aux coups de bélier et aux cycles répétés.
  • Conceptions multiples de disques et de bras : Disponible avec des conceptions standard de disque, de levier et de poids, ou assistées par ressort pour contrôler la vitesse de fermeture, atténuer les chocs et permettre le fonctionnement dans les conduites verticales.
  • Options d'alésage complet et réduit : Disponible pour répondre aux exigences spécifiques en matière de perte de charge et de coût.
Spécifications techniques
Spécification Détails
Normes de conception et de fabrication EN 12334, ISO 5752 (face à face), ISO 5208 (taux de fuite A)
Pression nominale PN 16 (équivalent à la classe 125)
Plage de tailles DN 40 (1 ½") à DN 600 (24") (plage typique)
Matériau du corps Fonte ductile (EN-GJS-500-7) ou fonte (EN-GJL-250)
Disque / Clapet Fonte ductile ou fonte, avec bague d'étanchéité en élastomère moulée intégralement ou remplaçable (NBR ou EPDM standard)
Siège Siège de corps intégral usiné ou bague d'insertion en acier inoxydable (AISI 304/316) pour une résistance accrue à l'usure
Axe et bagues Acier inoxydable (AISI 304/316) pour une action de pivotement sans corrosion
Joint Joint torique plein visage EPDM/NBR standard, adapté aux brides PN 16/classe 125
Revêtement extérieur Revêtement en poudre époxy de haute qualité (environ 250 µm) selon EN 14901, généralement RAL 5012
Types et configurations
  • Clapet anti-retour à battant standard (horizontal) : Pour les canalisations horizontales avec une direction d'écoulement ascendante. Repose sur la gravité pour la fermeture.
  • Clapet anti-retour à battant vertical : Spécialement conçu avec un contrepoids ou un mécanisme à ressort pour assurer une fermeture correcte du disque dans les canalisations verticales avec un écoulement ascendant.
  • Clapet anti-retour sans claquement / silencieux : Intègre un levier et un poids externes ou un mécanisme à ressort interne pour faciliter une fermeture rapide et contrôlée avant l'inversion de l'écoulement, empêchant efficacement les coups de bélier et le claquement du disque.
  • Type à plaquette (double plaque) : Une alternative compacte et légère pour les applications à espace limité (généralement classée PN16/PN40, catégorie de produit distincte).
Options d'élastomères d'étanchéité
  • NBR (Nitrile) : Standard pour l'eau, les huiles, les carburants et les hydrocarbures.
  • EPDM : Standard pour l'eau potable, l'eau chaude (jusqu'à 120 °C), la vapeur et les produits chimiques faibles. Excellent pour les intempéries.
  • FKM (Viton ®) : Pour les produits chimiques agressifs, les températures élevées et les hydrocarbures aromatiques.
  • HNBR, CR (Néoprène) : Disponible pour des utilisations chimiques ou en eau de mer spécifiques.
Applications
  • Conduites de refoulement de pompe : pour empêcher le refoulement et protéger les pompes
  • Systèmes d'eau et d'eaux usées : dans les conduites de transport et de distribution
  • Systèmes de chauffage, de ventilation et de climatisation (CVC) : dans les circuits de refroidissement et de chauffage
  • Systèmes de protection contre les incendies : dans les conduites d'extincteurs automatiques et de colonnes montantes
  • Lignes de processus industriels : pour les services généraux d'eau, de produits chimiques et d'autres fluides (compatibilité dépendante)
  • Irrigation et systèmes de prise d'eau
Notes d'installation et de sélection critiques
Direction et orientation de l'écoulement : Doit être installé avec la bonne direction d'écoulement (flèche sur le corps). Les clapets anti-retour à battant standard nécessitent une installation strictement horizontale avec l'axe du disque horizontal. L'installation verticale n'est autorisée qu'avec des clapets anti-retour à battant verticaux spécialement conçus.
Dimensionnement : La vanne doit être dimensionnée pour la vitesse d'écoulement réelle. Les vannes sous-dimensionnées provoquent une perte de charge élevée et une usure prématurée ; les vannes surdimensionnées peuvent entraîner un flottement du disque et une défaillance prématurée.
Atténuation des coups de bélier : Dans les systèmes susceptibles d'entraîner un arrêt rapide de la pompe ou une inversion de l'écoulement, un clapet anti-retour sans claquement (silencieux) ou un amortisseur externe est fortement recommandé.
Tronçon droit amont/aval : Consulter les directives du fabricant pour les longueurs de tuyaux droites minimales avant et après la vanne afin d'assurer un écoulement stable et un fonctionnement correct du disque.
Désignation de commande
Exemple de format de code de commande :
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(Clapet anti-retour à battant, taille DN200, pression PN16, corps en fonte ductile, joint EPDM, type horizontal standard, extrémités à bride)
